Polohovadlo PT 103/CB101

Detailní popis produktu

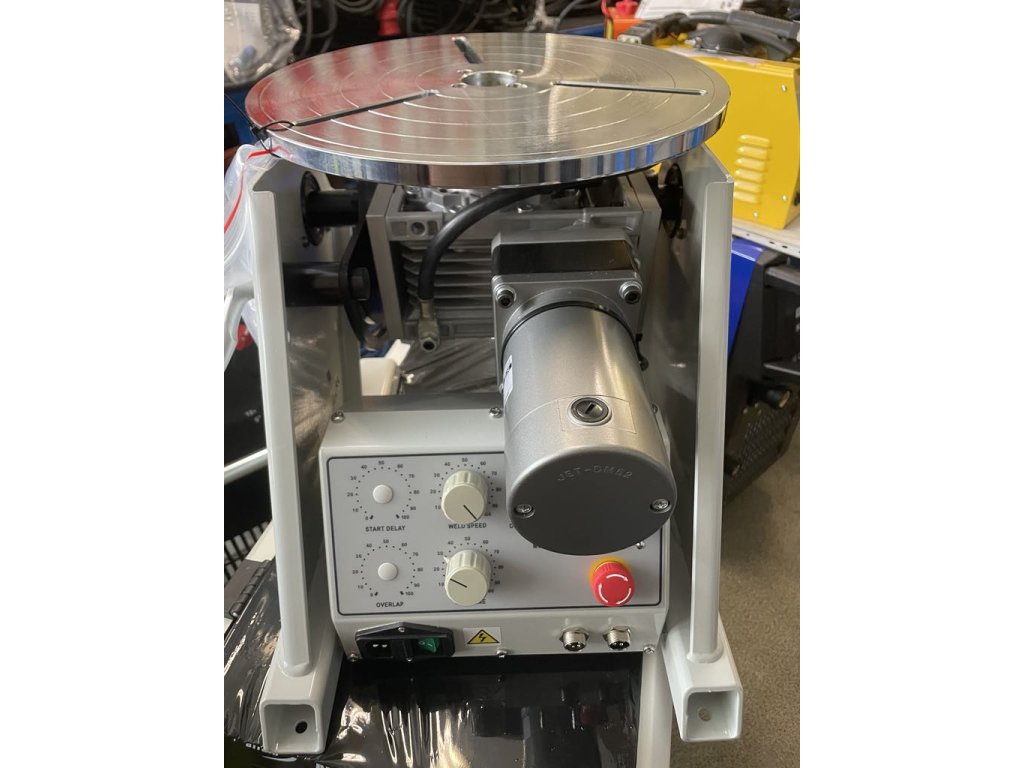

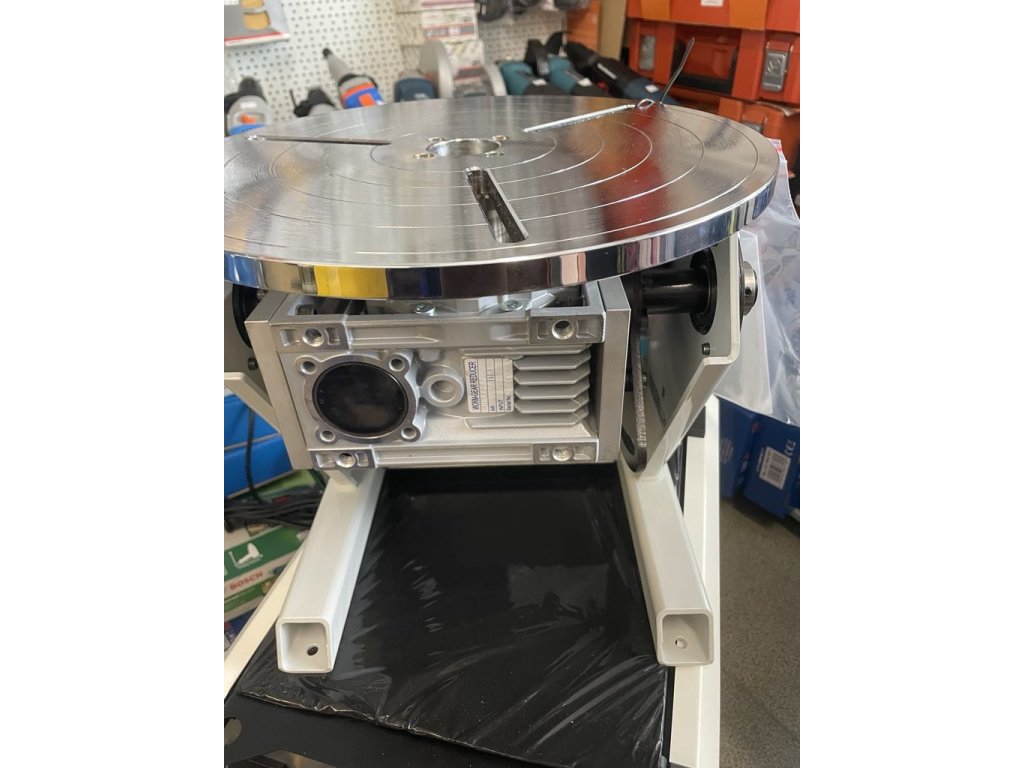

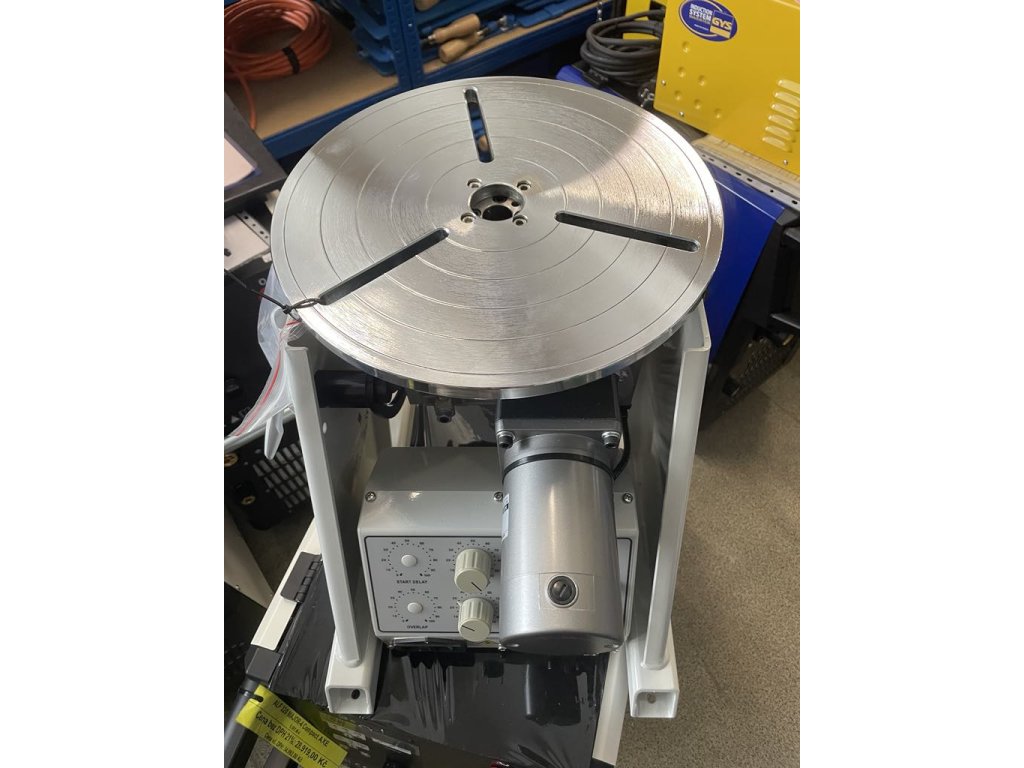

Rotační polohovadlo PT 103 s plynulou regulací otáček a reverzním spínačem je určeno pro rotaci kruhových svařenců o hmotnosti do 100kg ve vertikální poloze a 60 kg v horizontální.

PT 103 je vybaveno regulační jednotkou s regulací otáček 0,15-5 ot/min (verze PT 103A) nebo 0,3-10 ot./min (verze PT 103B), nebo 0,4-15 ot./min (verze PT 103C) časovačem, přepínačem směru otáčení, konektorem spínání svařovacího stroje, přepínačem maximální, nebo nastavené rychlosti, test přepínačem a nožním spínačem (pedálem). Zatížení ve vertikálním směru je do 100 kg.

Tuhé a robustní provedení konstrukce, s velkým uhlíkem pro přenos svařovacího proudu do rotované části a robustní převodovkou je PT 103 určeno především pro profesionální použití.

V případě použití řídící jednotky CB001V (příplatek 1000,- Kč) je možné použití nožní regulace otáček. Standardně jsou polohovadla PT 103 dodávána s řídící jednotkou CB001.

Technické parametry

Napájení: 1x230 V

Rozměry DxŠxV: 420x435x340 mm

Průměr (mm): 320

Regulace otáček: Plynulá od 0-4 ot./min.

Otáčky: 0,4-4 resp. 1-15 ot./min.

Náklon: 0-120 °, 0-120 stupně

Nosnost kg: vert./hor. 100/60

Hmotnost (kg): 40.3

Otvor: v desce pro šroub 10 M

Zemnění: 200/100%, 300/40% A
