Diagnostika svářečky ESAB Rogue 180iP TIG

Dobrý den, mám doma svářečku ESAB Rogue 180iP TIG a vypadá to, že přestala fungovat. Můžete mi poradit, co zkontrolovat?

1. Vizuální kontrola

• Zkontroluji napájecí kabel a vidlici – nejsou-li poškozené, přelomené, přepálené.
• Zjistím, zda nejsou viditelné známky přehřátí, spálení nebo mechanického poškození na svářečce.
• Ověřím, že není zanesený ventilátor, chlazení a že nejsou znečištěné nebo uvolněné konektory.

2. Kontrola napájení

• Připojím svářečku ke známému funkčnímu zdroji elektrické energie.

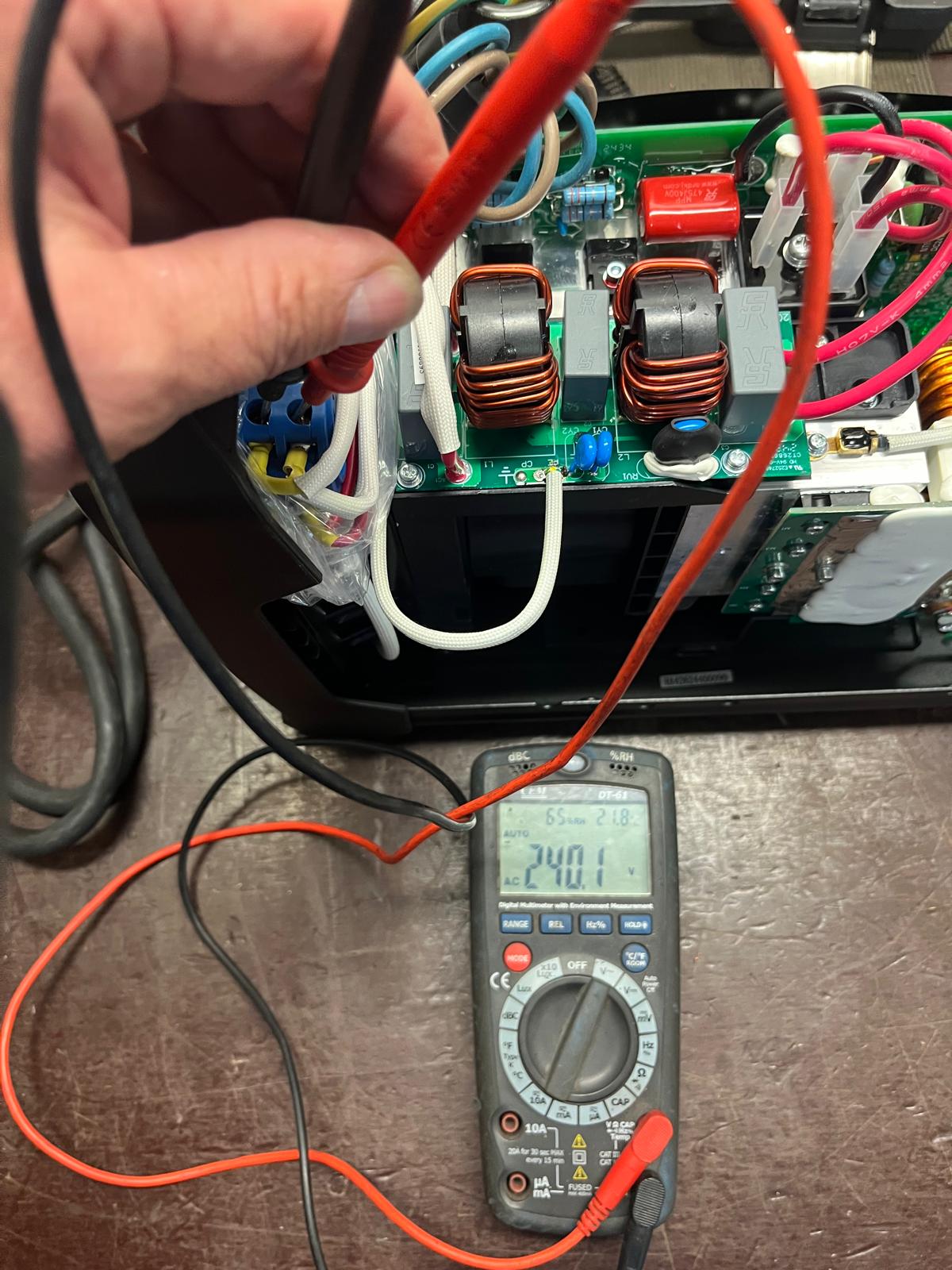

• Změřím vstupní napětí (230 V AC) – multimetrem.
• Zjistím, zda se svářečka vůbec zapíná (rozsvítí se displej nebo kontrolky?).
• Pokud ne – zkontroluji pojistky (externí i interní, pokud k nim mám přístup).

3. Kontrola funkce ovládacího panelu

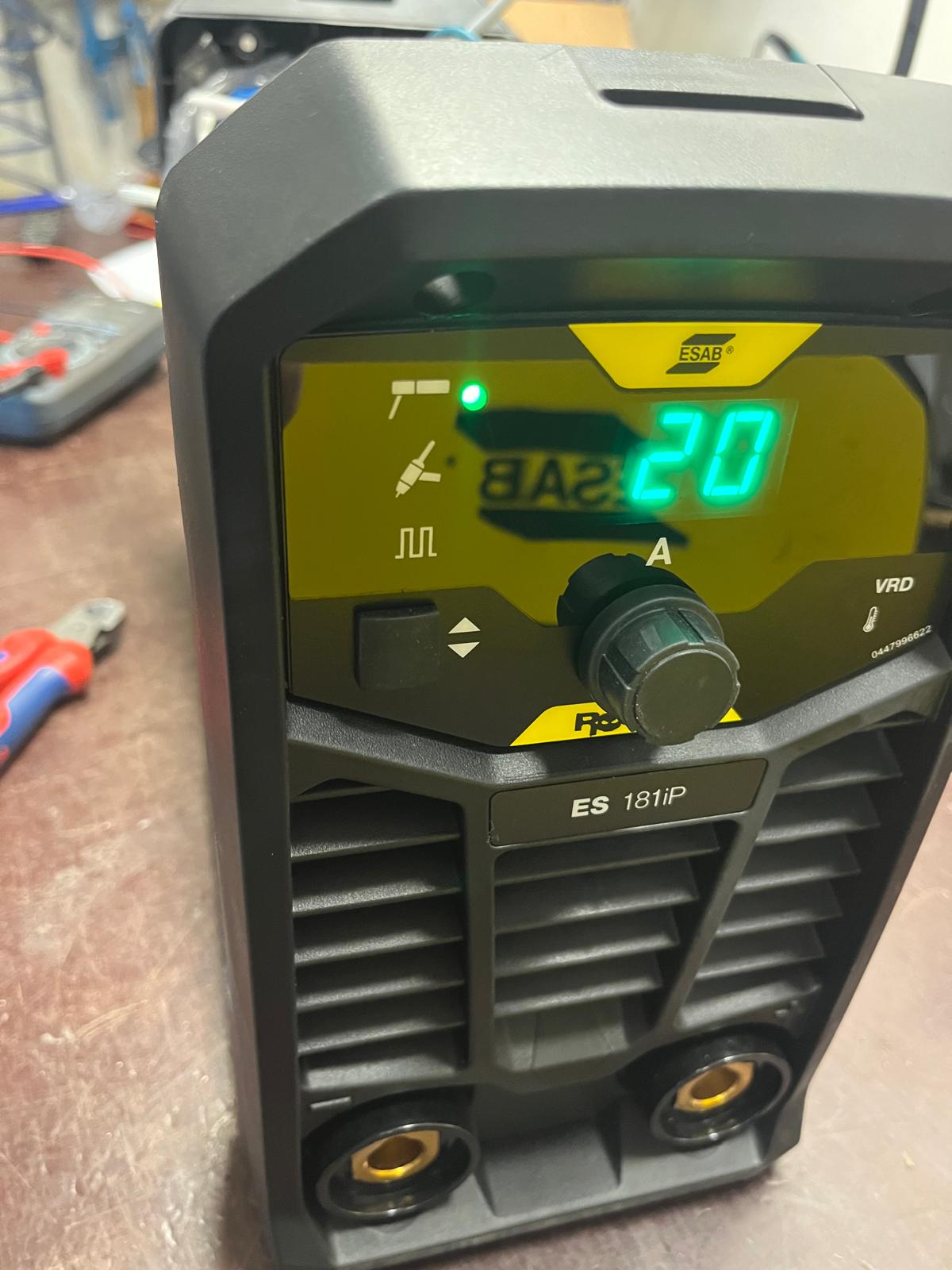

• Zjistím, zda displej nebo LED indikace funguje.
• Pokud ne – může jít o závadu v napájecím obvodu nebo řídicí elektronice.
• Pokud ano – pokusím se nastavit základní režim (TIG, proud, HF zapálení).

4. Test výstupního napětí

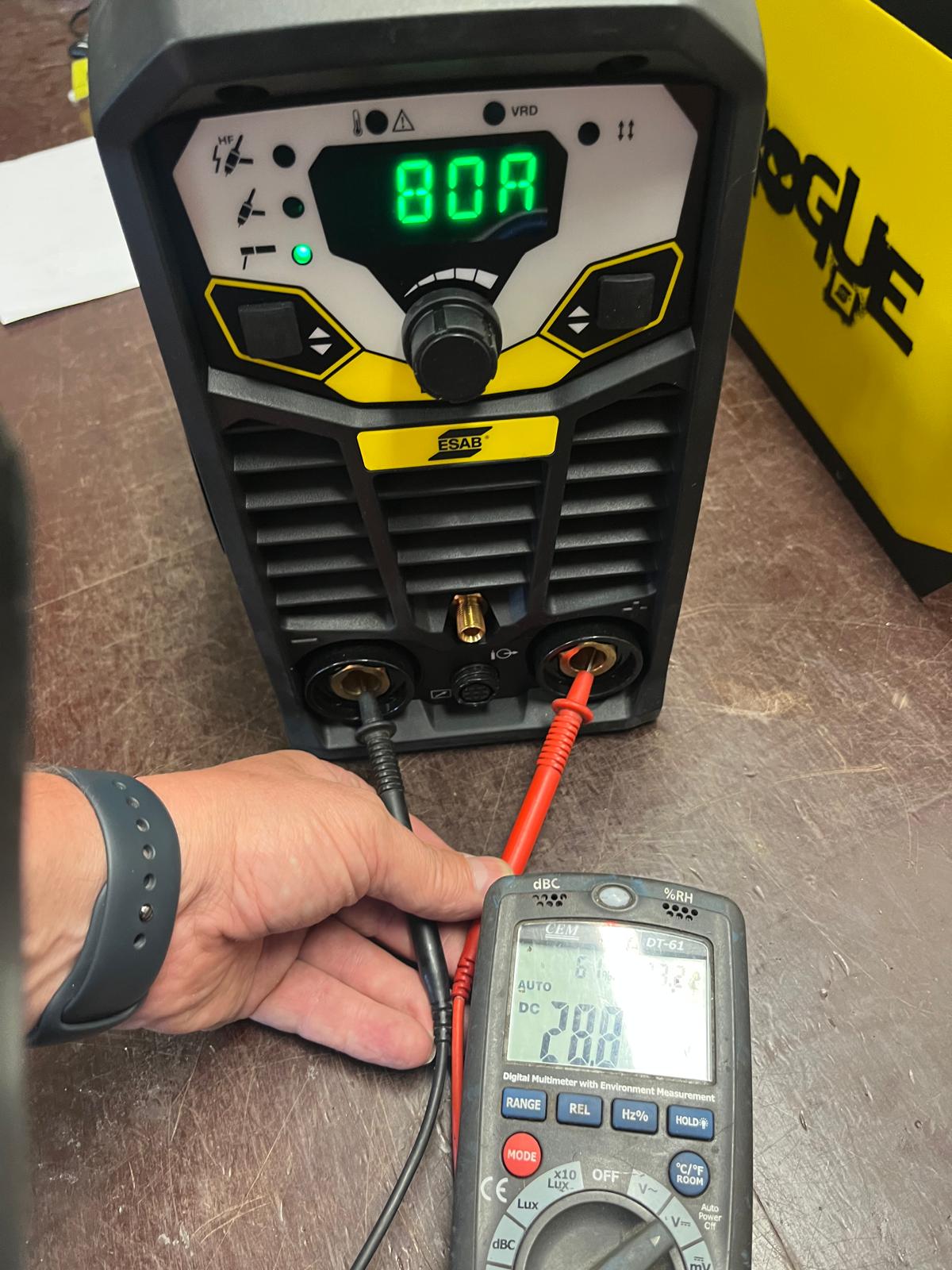

• Pomocí zátěže nebo voltmetru ověřím, zda je na výstupu přítomno napětí při aktivaci sváření.
• Pokud ne – problém může být v IGBT tranzistorech, řídicí desce nebo výkonovém modulu.

5. Zkouška s hořákem a ovladačem

• Připojím TIG hořák, uzemnění a plyn.
• Zkontroluji, zda funguje start oblouku (HF start nebo LIFT start).
• Pokud není žádná reakce – zkontroluji funkci tlačítka na hořáku (jestli spíná).
• Ověřím, že není problém v relé, spínači nebo řídicí desce.

6. Diagnostika plynového ventilu a průtoku

• Aktivuji test plynu (případně přes menu).
• Poslouchám, zda cvakne elektromagnetický ventil a zda proudí argon.
• Pokud ne – může být vadný ventil nebo řízení ventilu (spínací tranzistor, relé).

7. Interní kontrola (pokud je bezpečné otevřít)

• Zkontroluji spojení všech konektorů, svorek, relé.
• Měřím napětí na jednotlivých bodech napájecí a výkonové části (s velkou opatrností).
• Zjistím případné přerušené cesty, vypálené součástky nebo studené spoje.

8. Kontrola chybových hlášení (pokud jsou dostupné)

• Pokud má svářečka LED indikaci chyb nebo displej – zjistím, zda hlásí nějaký konkrétní kód.
• Např. přehřátí, zkrat na výstupu, slabé napětí apod.

9. Porovnání s manuálem / servisní dokumentací

• Porovnám stav s dokumentací od výrobce – servisní manuál často uvádí chyby, schémata, testovací body.

10. Vyhodnocení závady a návrh opravy

• Na základě výše uvedených kroků určuji konkrétní závadu (např. vadný IGBT, napájení řídicí desky, vadný spínač hořáku).
• Navrhnu výměnu vadného dílu, případně kontaktuji podporu Esab, pokud je nutná kalibrace nebo flash firmware.
