Svařování CO2 postup pro začátečníky.

Potřebujete poradit jak správně začít svařovat s CO2? Zde najdete praktický postup pro začátečníky.

Postup:

  • Na svařovací zdroj namontujeme zemnící kabel (pokud není pevně připojen)

 Zemnící kabel, kleště

  •   Připojíme hořák prostřednictvím eurokoncovky (velký konektor s vnějším závitem na čele svařovacího zdroje)



Eurokonektor zapojení  Eurokonektor zapojení zastrčený



  •  Kabel s ochranným plynem připevníme na zadní stranu svařovacího zdroje a zajistíme řetízkem, popřípadě popruhem.
  •  Na lahev namontujeme redukční ventil
  •  Redukční ventil a svařovací zdroj propojíme s hadičkou
  • Pečlivě dotáhneme všechny spoje (zjištění, že je prázdná lahev z důvodu nedotažení sponky na hadici, je dost nepříjemné a většinou vše k němu dojde, když opravdu nutně něco potřebujete zavařit a to v neděli odpoledne, když je ve všech specializovaných obchodech po pracovní době.)



Použití CO2 svářečky - postup  svařování CO2

 Návod na první spuštění svářečky CO2 :

Většina kutilů, drobných řemeslníků a ostatních technicky nadaných osob po nákupu svářečky CO2, začne řešit, jak tento stroj vlastně použít.

Zde je jednoduchý návod:

  1. Kompletace svářečky CO2:

Musíme nejprve vybavit cívkou drát a to v provedení 1 kg nebo 5 kg nebo 15 kg (18 kg).

1-5 kg : je určeno pro malé kutilské případně servisní stroje.

15-18 kg : je určeno pro profesionální stroje do větší výroby (ale není výjimkou i stroje pro hobby provedení).

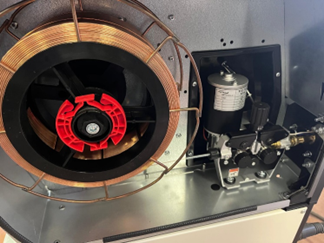

Řez invertorem - cívka a kladky

 Cívku drátu nasadíme na trn cívky ve svařovacím zdroji (obr.4), u některých provedení je potřeba použít redukci drátu. Drát ručně navedeme do podavače a s pomocí tlačítka na hořáku – případně tlačítka, které je na stroji označeno – navedení drátu – navedeme drát do kladek podavače a do svařovacího hořáku.

Ještě je nutné seřídit přítlak drátu na stupnici u podavače – zde se snažte držet hodnoty max 50% a zároveň brzdy cívky drátu – zamezuje samovolnému roztočení cívky – šroub uprostřed trnu drátu dotahujeme tak, aby při otáčení cívky drátu od podavače nedocházelo k jeho uvolnění a následnému seskočení mimo cívku.

U hořáku je nutné demontovat hubici a hlavně průvlak (trysku).

 Rozložená hubice FRONIUSHubice včetně trysky

 Jakmile se drát ukáže na konci hořáku, ukončete zavádění, namontujte zpět průvlak odpovídající průměru instalovaného drátu a nasaďte hubici. Vnitřek hubice s průvlakem nastříkejte separačním sprejem – zabraňuje nalepení rozstřiku ze sváru.

  1. Seřízení průtoku plynu:

Namontovaný redukční ventil ochranného plynu je vybaven dvěma manometry. V prvním od lahve je uveden tlak v lahvi a druhý dál od lahve ukazuje průtok v l/min. Pozor, jsou zde dvě stupnice jedna na použití CO2 plynu, druhá pro použití směsného plynu CO2/Ar.

Standardní poučka zní na 350A dej 15l/min, tzn. že ke stroji do 200 A bohatě stačí průtok 12 l/min. Pozor měřeno při průtoku!!!! Stiskněte tedy spoušť hořáku, případně tlačítko na svářečce CO2 k tomu určené.

Průtok seřizujeme plastovou maticí na spodní straně redukčního ventilu, nebo pokud není osazen růžicí, seřizujeme průtok otočným kohoutem na konci redukčního ventilu.

A jdeme svařovat:

Ochranné pomůcky

  • Zapojit svářečku do sítě 230-400 V
  • Zapnout hlavní vypínač
  • Otočit kohoutem na lahvi s ochranným plynem (redukční ventil musí být v nulovém výstupním tlaku – jinak hrozí poškození ventilu)

Redukční ventil  GCE

  • Nastavit výstupní průtok plynu cca 12l/min
  • Zmačknout spoušť hořáku – tím zkontrolujeme zda drát vylézá z hořáku a zároveň slyšíme unikající plyn z hubice hořáku
  • Svařovaný materiál by měl být bez hrubých nečistot, tzn. barvy rzi a ostatních izolujících materiálů vadících provedení pěkného sváru
  • Tupý spoj
  • Svařované materiály dáme k sobě stranami, které chceme zavařit
  • Připojíme zemnící kleště

 zemnící kleště na železu

  •  Na předním panelu nás hlavně budou zajímat 2 ovladače a to: napětí a posuv (u synergických verzí to může být, jen jeden s následným ovladačem korekce.
  • Doporučuji nastavit napětí k první třetině stupnice
  • Posuv nastavte cca na poloviční stupnici
  • Vysunutý drát z hořáku opřete o svařovaný materiál a stiskněte spoušť hořáku
  • Výlez drátu (vzdálenost průvlaku od svařovaného výrobku je 10 násobkem pr. drátu, tzn. drát o pr. 0,8 mm je výlez 8 mm, drát o pr. 1,2 mm je výlez 12 mm atd.
  • Dojde k něčemu, co není ještě svárem, ale prskajícím ohňostrojem. Postupným snižováním rychlosti posuvu (můžete seřizovat při svařováním). Dojde k ustálení sváru a zároveň ve spojení svařovaného materiálu. V průběhu svařování můžete lehce, ale opravdu lehce v řádu několika milimetrů kývat hořákem do stran – dojde k širšímu sváru.
